PURELINE50

Rozwiązanie skutecznie redukujące zanieczyszczenia sufitów

Doskonale zintegrowany nawiewnik szczelinowy do dużych strumieni objętości powietrza, który można łatwo i dyskretnie zamontować w suficie podwieszanym.
■ Łatwy i szybki montaż
■ Nowe obszary zastosowania - także jako pionowe kurtyny, np. do lad spożywczych
■ Duża elastyczność dzięki licznym standardowym wariantom wykonania
■ Rozszerzony zakres zastosowań, nawiewniki dostępne z 1 do 4 szczelinami
■ Niski poziom mocy akustycznej oraz szybki spadek prędkości strumienia i różnicy temperatury pomiędzy powietrzem nawiewanym, a powietrzem w pomieszczeniu gwarantują wysoki komfort
■ Zwiększona skuteczność energetyczna dzięki małym stratom ciśnienia
Opcjonalne wyposażenie i akcesoria
■ Atrakcyjny wygląd dzięki wykonaniu z anodowanego aluminium w kolorze naturalnym lub lakierowaniu proszkowemu
■ Szyna czołowa może być zamontowana symetrycznie lub asymetrycznie
■ Skrzynka rozprężna z wykładziną
■ Płytki końcowe, kątowniki końcowe, elementy narożne
■ Możliwość wyboru koloru kierownic powietrza czarne, szare lub białe

Informacje ogólne

Zastosowanie

Nawiewniki szczelinowe stosowane są do nawiewu lub wywiewu powietrza w pomieszczeniach komfortu
Dzięki wielu wariantom wykonania istnieje możliwość zastosowania w systemach wentylacji mieszającej w różnych aplikacjach
Dyskretna integracja w sufitach podwieszonych
Do pomieszczeń o wysokości do 4 m (dolna krawędź sufitu podwieszonego)
Stosowane do dużych strumieni objętości powietrza. Szeroki zakres zastosowań dzięki możliwości wyboru szyny czołowej z 1 do 4 szczelinami
Nawiew jednostronny lub naprzemienny może być ustawiony na budowie zgodnie z lokalnymi wymaganiami
Wynikiem wysokiej indukcji jest gwałtowny spadek różnicy temperatury i prędkości powietrza (nawiew powietrza)
Do stałych i zmiennych strumieni objętości powietrza
Różnica temperatury pomiędzy powietrzem nawiewanym, a powietrzem w pomieszczeniu od -10 do +10 K

Cechy charakterystyczne

Jednolity model wypływu dzięki indukcji powietrza z pomieszczenia zapobiega zanieczyszczeniom sufitu
Regulowane ręcznie kierownice pozwalają uzyskać poziomy, skośny lub pionowy wypływ powietrza
Komfortowy klimat dzięki wysokiej indukcji powietrza oraz gwałtownemu spadkowi prędkości strumienia i różnicy temperatury pomiędzy nawiewanym powietrzem, a powietrzem w pomieszczeniu.
Atrakcyjny wygląd dzięki wykonaniu z anodowanego aluminium w kolorze naturalnym lub lakierowaniu proszkowemu (dowolny kolor z palety RAL CLASSIC)
Szyna czołowa nawiewnika została zoptymalizowana pod kątem niskiego poziomu mocy akustycznej przy maksymalnym strumieniu objętości powietrza
Odpowiednie do aranżacji liniowych

Wielkość nominalna

LN: 600, 750, 900, 1050, 1200, 1350, 1500, 1650, 1800, 1950 mm
Dostępne są również wymiary pośrednie szyny czołowej nawiewnika (w odstępach co 1 mm)

Warianty wykonania
PL50-... :

-*: 1 do 4 szczelin nawiewnych
-PF: Nawiewnik zamontowany na stałe do skrzynki rozprężnej
-SF: Nawiewnik zamontowany do skrzynki rozprężnej, demontowalny
-PB: tylko skrzynka rozprężna (do zastosowania z DS)
-DS: tylko szyna czołowa z rozszerzonym profilem B00 i mocowaniem za pomocą śrub

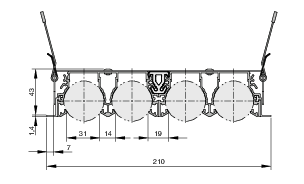

-DS: tylko szyna czołowa z rozszerzonym profilem B00 i i poprzeczką do mocowania za pomocą śrub
-CD: nawiewnik transferowy, możliwy do integracji w aranżacji liniowej. Szyna czołowa posiada z tyłu otwory, przez które przepływa powietrze. Montaż szyny czołowej należy wykonać w miejscu montażu. Dostarczone łączniki służą wyłącznie do pozycjonowania i wyrównywania szyny transferowej
-BD: nawiewnik zaślepiony, możliwy do integracji w aranżacji liniowej. Szyna czołowa jest z tyłu zaślepiona, co uniemożliwia przepływ powietrza przez nieaktywną sekcję. Nieaktywne sekcje są mocowane w miejscu montażu. Dostarczone łączniki służą wyłącznie do pozycjonowania i wyrównywania szyny transferowej
-CS: Element narożny

Umieszczenie skrzynki rozprężnej nawiewnika względem szyny czołowej dla skrzynki krótszej niż szyna czołowa

Umieszczenie centralne skrzynki rozprężnej względem szyny czołowej nawiewnika
Skrzynka rozprężna umieszczona z lewej strony (LE)
Skrzynka rozprężna umieszczona z prawej strony (RI)

Wariant skrzynki rozprężnej

Symetrycznie umieszczona skrzynka rozprężna z bocznym podłączeniem króćca (HS)
Symetrycznie umieszczona skrzynka rozprężna z górnym podłączeniem króćca (VS)
Asymetrycznie umieszczona skrzynka rozprężna z bocznym podłączeniem króćca (HA)

Wariant wykonania
Powierzchnia szyny czołowej nawiewnika

Anodowane, naturalne aluminium E6-C-0
P1: Lakierowana proszkowo RAL 9010, biały, stopień połysku 50%
P1: Lakierowana proszkowo, RAL 9006, białe aluminium, stopień połysku 30%
P1: Lakierowana proszkowo na dowolny kolor RAL CLASSIC, stopień połysku 70%

Wyposażenie

D: Przepustnica do bilansowania strumienia objętości powietrza
LS: Uszczelka wargowa
L: wewnętrzna izolacja
EP: dwie płytki końcowe
EA: dwa kątowniki końcowe

W pojedynczych nawiewnikach płytki lub kątowniki końcowe zamontowane są fabrycznie. Zarówno płytki jak i kątowniki końcowe mogą być stosowane do zakończenia nawiewników w aranżacji liniowej.

Akcesoria

EP: dwie płytki końcowe
EA: dwa kątowniki końcowe

Do nawiewników montowanych w aranżacji liniowej płytki lub kątowniki końcowe należy zamawiać osobno i montować na budowie. 2 trzpienie do połączenia szyn nawiewników szczelinowych przy aranżacji liniowej dostarczane są (osobno) z każdym nawiewnikiem, do którego fabrycznie nie są montowane elementy końcowe.

Cechy konstrukcyjne

Króćce przyłączne dopasowane do połączeń z przewodami okrągłymi zgodnymi z wymogami norm EN 1506 lub EN 13180
4 uchwyty do zawieszenia na skrzynce rozprężnej do montażu przez Klienta
Ręcznie ustawiane kierownice powietrza z wyżłobieniami umożliwiającymi zablokowanie w określonym położeniu
Fabryczne ustawienie określonego sposobu wypływu, możliwość manualnej zmiany (po stronie Klienta)
Króciec z przetłoczeniem do uszczelki wargowej (tylko dla wariantu z uszczelką)
Szyna czołowa nawiewnika w wielkościach od 600 do 2000 mm, w odstępach co 1 mm
Gdy szyna czołowa nawiewnika jest dłuższa niż skrzynka rozprężna, pozostała część nawiewnika jest fabrycznie zaślepiona.
Skrzynki rozprężne dostępne tylko w wielkościach nominalnych
Wywiew powietrza wariant z kierownicami powietrza
Opcjonalnie możliwość przedłużenia łącznika o standardowe długości 22, 47, 72, 97 i 121 mm w celu dopasowania do warunków zabudowy
Elementy do mocowania szyny czołowej nawiewnika dostarczane są luzem z wariantami wykonania -SF i -DS

Materiały i powierzchnie

Szyna czołowa nawiewnika z wytłoczonych aluminiowych profili
Kierownice powietrza wykonane z niepalnego tworzywa ABS, UL 94, V-0
Skrzynka rozprężna z blachy stalowej ocynkowanej
Płytki końcowe i kątowniki końcowe wykonane z aluminium
Uszczelka wargowa wykonana z termoplastycznego elastomeru
Izolacja z wełny mineralnej oraz z winylowej pianki o zamkniętych komórkach
Płyta czołowa nawiewnika z anodowanego aluminium, E6- C-0, kolor naturalnego aluminium
P1: lakierowane proszkowo na kolor z palety RAL CLASSIC
Kierownice powietrza zbliżone do RAL 9005, czarne
G: Kierownice powietrza zbliżone do RAL 9006, szare
W: kierownice powietrza zbliżone do RAL 9010, białe

Wełna mineralna

Wełna mineralna z powłoką z włókna szklanego zabezpieczona przed erozją przy prędkościach przepływu powietrza do 20 m/s
Zgodnie z EN 13501-1, klasa ogniowa A1, niepalna
Znak jakości RAL-GZ 388
Bezpieczna dzięki wysokiej biorozpuszczalności zgodnie z niemieckim rozporządzeniem w sprawie substancji niebezpiecznych i uwagą Q Rozporządzenia Europejskiego (WE) nr 1272/2008
Obojętna na rozwój grzybów i bakterii

Normy i wytyczne

Poziom mocy akustycznej szumu przepływu zmierzono w komorze pogłosowej zgodnie z normą EN ISO 5135.
Spełnione wymagania higieniczne VDI 6022

Konserwacja

Elementy bezobsługowe, ze względu na konstrukcję urządzenia i zastosowane materiały nie podlegają zużyciu
Inspekcja i czyszczenie zgodnie z VDI 6022

Informacje techniczne

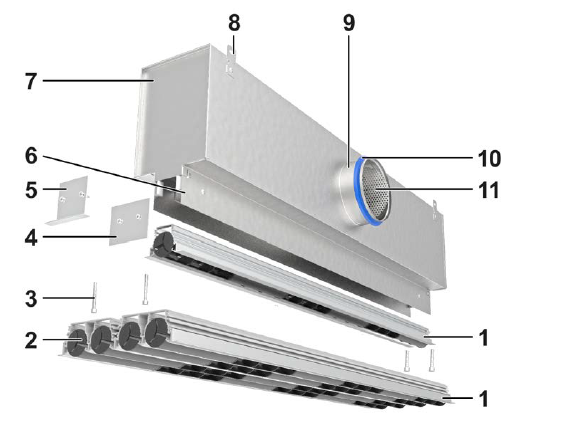

Rysunek schematyczny PL50-*-SF

1 Szyna czołowa, 1, 2, 3 lub 4 szczelinowa
2 Przestawiane kierownice powietrza
3 Śruby mocujące
6 Łącznik
7 Skrzynka rozprężna
8 Zaczep do zawieszania
9 Króciec

Opcjonalnie
4 Płytka końcowa
5 Kątownik końcowy
10 Uszczelka wargowa
11 Przepustnica regulacyjna do ustawiania strumienia objętości powietrza

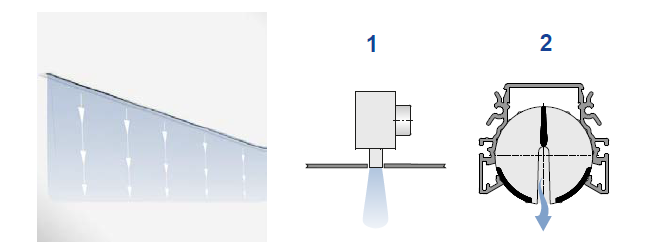

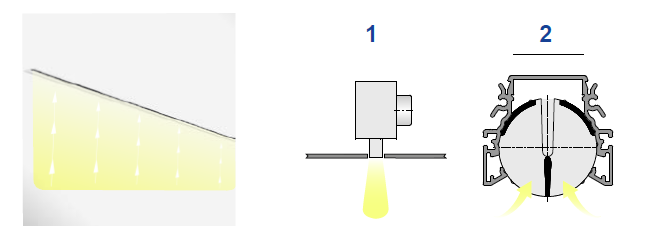

Zasada działania
Nawiewniki szczelinowe stosowane w systemach wentylacji i klimatyzacji kierują strumień powietrza do pomieszczenia poziomo, skośnie lub pionowo. Na skutek wysokiej indukcji powietrza prędkość strumienia oraz różnica temperatury pomiędzy nawiewanym powietrzem, a powietrzem w pomieszczeniu szybko maleje. Wynikiem jest wentylacja mieszająca w obszarach komfortu, dobre wymieszanie powietrza w pomieszczeniu, z bardzo małą turbulencją w strefie przebywania ludzi. Nawiewniki szczelinowe typu PURELINE50 są fabrycznie wyposażone w indywidualnie przestawiane kierownice powietrza. Kierunek nawiewu powietrza w dowolnym momencie może być ustawiony w sposób spełniający lokalne wymagania. Poziomy wypływ powietrza może być skierowany jednostronnie lub naprzemiennie Inne modele wypływu: tryb ogrzewania z nawiewem pionowym, wypływ skośny. Zalecana różnica temperatury pomiędzy powietrzem nawiewanym, a powietrzem w pomieszczeniu: –10 do +10 K Opcjonalna przepustnica regulacyjna do bilansowania strumieni objętości powietrza ułatwia proces uruchomienia. W celu uzyskania estetycznego, jednolitego wyglądu pomieszczenia nawiewniki PURELINE50 mogą być również stosowane do wywiewu

Długości nominalne	600 do 1950 mm (w odstępach co 150 mm)
Liczba szczelin	1, 2, 3 lub 4
Przedłużenie łącznika	22, 47, 72, 97, 121 mm
Minimalny strumień objętości powietrza przy Δtz = -10 K	10 l/s lub 36 m³/h
Maksymalny strumień objętości powietrza, w odległości LWA ≅ 50 dB(A)	608 l/s lub 2190 m³/h
Różnica temperatury pomiędzy nawiewem powietrza, a powietrzem w pomieszczeniu	-10 do +10 K

Tekst ten dotyczy podstawowego wariantu wykonania urządzenia. Tekst dla innych wariantów wykonania może być wygenerowany w języku angielskim w programie Easy Product Finder.

Tekst do specyfikacji

Nawiewniki szczelinowe typu PURELINE50, z ręcznie, indywidualnie przestawianymi kierownicami powietrza i 1, 2, 3 lub 4 szczelinami.

Wypływ powietrza może być naprzemienny poziomy, naprzemienny skośny, pionowy, jednostronny poziomy w lewo, jednostronny poziomy w prawo.

Nawiewniki szczelinowe przeznaczone są do montażu w sufitach podwieszonych, odpowiednie do nawiewu i wywiewu powietrza.

Gotowy do montażu element składający się z szyny czołowej nawiewnika z czarnymi, szarymi lub białymi (do wyboru) kierownicami powietrza.

Warianty ze skrzynką rozprężną wyposażone są w 1 lub 2 króćce. Skrzynki umieszczone symetrycznie mogą mieć boczne lub górne podłączenie króćców. Asymetrycznie umieszczona skrzynka rozprężna może mieć tylko podłączenie boczne.

Skrzynki rozprężne wyposażone są w 4 uchwyty do zawieszenia.

Szyna czołowa nawiewnika może być demontowalna lub niedemontowalna.

Króćce przyłączne dopasowane do połączeń z przewodami okrągłymi zgodnymi z wymogami norm EN 1506 lub EN 13180.

Poziom mocy akustycznej szumu przepływu zmierzono w komorze pogłosowej zgodnie z normą EN ISO 5135.

Cechy charakterystyczne:

Jednolity model wypływu dzięki indukcji powietrza z pomieszczenia zapobiega zanieczyszczeniom sufitu
Regulowane ręcznie kierownice pozwalają uzyskać poziomy, skośny lub pionowy wypływ powietrza
Komfortowy klimat dzięki wysokiej indukcji powietrza oraz gwałtownemu spadkowi prędkości strumienia i różnicy temperatury pomiędzy nawiewanym powietrzem, a powietrzem w pomieszczeniu.
Atrakcyjny wygląd dzięki wykonaniu z anodowanego aluminium w kolorze naturalnym lub lakierowaniu proszkowemu (dowolny kolor z palety RAL CLASSIC)
Szyna czołowa nawiewnika została zoptymalizowana pod kątem niskiego poziomu mocy akustycznej przy maksymalnym strumieniu objętości powietrza
Odpowiednie do aranżacji liniowych

Materiały i powierzchnie

Szyna czołowa nawiewnika z wytłoczonych aluminiowych profili
Kierownice powietrza wykonane z niepalnego tworzywa ABS, UL 94, V-0
Skrzynka rozprężna z blachy stalowej ocynkowanej
Płytki końcowe i kątowniki końcowe wykonane z aluminium
Uszczelka wargowa wykonana z termoplastycznego elastomeru
Wykładzina z wełny mineralnej z winylową pianką o zamkniętych komórkach
Szyna czołowa nawiewnika z anodowanego aluminium, E6-C-0, kolor naturalnego aluminium
P1: Lakierowane proszkowo, wyspecyfikować kolor RAL CLASSIC
Kierownice powietrza zbliżone do RAL 9005, czarne
G: Kierownice powietrza zbliżone do RAL 9006, szare
W: Kierownice powietrza zbliżone do RAL 9010, białe

Wełna mineralna

Wełna mineralna z powłoką z włókna szklanego zabezpieczona przed erozją przy prędkościach przepływu powietrza do 20 m/s
Zgodnie z EN 13501, klasa ogniowa A1, niepalna
Znak jakości RAL-GZ 388
Zgodnie z rozporządzeniem w sprawie substancji niebezpiecznych i uwagą Q Dyrektywy Europejskiej (WE) nr 1272/2008, dzięki wysokiej biorozpuszczalności nie stwarzają zagrożenia dla zdrowia
Obojętna na rozwój grzybów i bakterii

Wariant montażu siłownika

Powierzchnia szyny czołowej nawiewnika

Anodowane, naturalne aluminium E6-C-0
P1: Lakierowana proszkowo RAL 9010, biały, stopień połysku 50%
P1: Lakierowana proszkowo, RAL 9006, białe aluminium, stopień połysku 30%
P1: Lakierowana proszkowo na dowolny kolor RAL CLASSIC, stopień połysku 70%

Dane techniczne

Długości nominalne: 600 do 1950 mm, w odstępach co 150 mm
Szyna czołowa: do 4 szczelin nawiewnych
Minimalny strumień objętości powietrza, przy Δtz = –10 K: 10 l/s lub 36 m³/h
Maksymalny strumień objętości powietrza, w odległości LWA ≅ 50 dB(A): 608 l/s lub 2190 m³/h
Różnica temperatury pomiędzy powietrzem nawiewanym, a powietrzem w pomieszczeniu: od -10 do +10 K

Dane do doboru

qv [m³/h]
Δpt [Pa]
LWA [dB(A)]

PL50

–

1200 x 1050 x 123 x 30

–

B00

P1 - RAL 9016

1 Typ
PL50 Nawiewnik szczelinowy PURELINE50

2 Liczba szczelin
1, 2, 3, 4

3 System
S Nawiew powietrza
E Wywiew powietrza (z kierownicami powietrza)

4 Podłączenie
DF Szyna czołowa z poprzeczką (tylko dla wariantu B00)
DS Szyna czołowa, mocowanie za pomocą śrub (tylko dla wariantu B00)
CD Szyna transferowa
BD Szyna zaślepiona
PB Tylko skrzynka rozprężna
PF Szyna czołowa zamontowana do skrzynki rozprężnej, niedemontowalna
SF Szyna czołowa zamontowana do skrzynki rozprężnej, demontowalna (tylko z B00)

5 Wariant skrzynki rozprężnej
HS Symetryczna, z poziomym podłączeniem
VS Symetryczna skrzynka rozprężna z pionowym podłączeniem
HA Asymetryczna skrzynka rozprężna z poziomym podłączeniem

6 Wielkość nominalna [mm]
Długość szyny czołowej x długość skrzynki rozprężnej x średnica króćca x przedłużenie łącznika

Długość szyny czołowej
600 – 1950

Długość skrzynki rozprężnej
600 – 1950 (w odstępach co 150 mm)

Średnica króćca ØD
123 (1 szczelina)
158 (1 lub 2 szczeliny)
198 (2 lub 3 szczeliny)
248 (3 lub 4 szczeliny)
313 (4 szczeliny)

Przedłużenie łącznika
Bez oznaczeń: brak
22, 47, 72, 97, 121

7 Liczba króćców
1 (dla skrzynek rozprężnych o długości do 1500 mm)
2 (dla skrzynek rozprężnych o długości od 1200 mm)

8 Przepustnica do bilansowania strumienia objętości powietrza
Bez oznaczeń: bez przepustnicy
D z przepustnicą regulacyjną

9 Uszczelka wargowa
Bez oznaczeń: bez uszczelek
LS Z uszczelką wargową

10 Izolacja skrzynki rozprężnej
Bez oznaczeń: brak
L z izolacją

11 Skrzynka rozprężna
Bez oznaczeń: centralnie
LE z lewej strony
Rl prawa

12 Wypływ powietrza
Bez oznaczeń: wypływ przemienny poziomy
AS Skośny naprzemienny
HL Poziomy w lewo
HR Poziomy w prawo
V Pionowy

13 Rozszerzony profil szyny czołowej
Bez oznaczeń: bez rozszerzonego profilu
B00 Z zewnętrzną ramką

14 Elementy końcowe
Bez oznaczeń: bez elementów końcowych
EP Płytka końcowa
EA Kątownik końcowy
Do aranżacji liniowych zamawiane w osobnej pozycji

15 Powierzchnia
Bez oznaczeń: anodowana, E6-C-0 (naturalne aluminium)
P1 Lakierowane proszkowo, wyspecyfikować kolor RAL Classic

Stopnie połysku
RAL 9010 50%
RAL 9006 30%
Pozostałe kolory z palety RAL 70%

16 Kolor kierownic powietrza
Bez oznaczeń: zbliżony do RAL 9005 (czarny)
W Zbliżony do RAL 9010 (biały)
G Zbliżony do RAL 9006 (białe aluminium)

Przykład zamówienia: PL50-1-S-SF-HS/1200×1050×123×30/2-D-LS-L-RI/AS/B00/EA/P1-RAL9016/W

Typ	PL50 - Nawiewnik szczelinowy PULELINE50
Liczba szczelin	1
System	Nawiew powietrza
Wariant	Szyna czołowa zamontowana do skrzynki rozprężnej, demontowalna
Wariant skrzynki rozprężnej	Symetryczna, z poziomym podłączeniem
Wielkość nominalna [mm]	Długość szyny czołowej 1200 x długość skrzynki rozprężnej 1050 x średnica króćca 123 x przedłużenie łącznika 30
Liczba króćców	2
Przepustnica do bilansowania strumienia objętości powietrza	z przepustnicą regulacyjną
Uszczelka wargowa	Z uszczelką wargową
Izolacja	z izolacją
Skrzynka rozprężna	prawa
Ustawienie wypływu powietrza	Skośny naprzemienny
Rozszerzony profil Szyna czołowa	Z zewnętrzną ramką
Elementy końcowe	Z kątownikiem końcowym
Powierzchnia zewnętrzna	Lakierowana proszkowo RAL 9016 (biały)
Kolor kierownic powietrza	Zbliżony do RAL 9010 (biały)

Pobranie

informacje o produkcie

Karta danych produktu PURELINE50

PURELINE50_PD_2026_03_19_DE_pl Karta danych produktu 2,1 MB pdf

instrukcje obsługi

Instrukcja montażu Pureline 50

PL50_IM_A00000079623_V4_2025_08_PL_pl Instrukcja montażu 830 KB pdf

Klikając przycisk, pozwalasz nam zapewnić doskonałą obsługę strony internetowej i łatwe procesy zakupowe. Pliki cookie obejmują te, które są niezbędne do funkcjonowania strony internetowej oraz do kontroli naszych usług i aplikacji, a także te, które są wykorzystywane wyłącznie do celów statystycznych, usprawnienia ustawień lub do wyświetlania spersonalizowanych treści. Możesz zdecydować, na które kategorie chcesz zezwolić, i dostosować ustawienia wykorzystania danych w oparciu o indywidualne wymagania. Należy pamiętać, że w zależności od wybranych ustawień nie wszystkie funkcje strony mogą być dostępne. Możesz zmienić swój wybór w dowolnym momencie.

PURELINE50

Rozwiązanie skutecznie redukujące zanieczyszczenia sufitów

Informacje ogólne

Informacje techniczne

Pobranie

informacje o produkcie

Karta danych produktu PURELINE50

instrukcje obsługi

Instrukcja montażu Pureline 50

NIEZBĘDNE TECHNICZNIE

STATYSTYKI I ANALIZA STRONY INTERNETOWEJ

UDOGODNIENIE I PERSONALIZACJA

W CELU JAK NAJLEPSZEJ OBSŁUGI TROX
